| 产品特性：数控折弯 | 加工定制：是 | 品牌：撒拉弗 |
| 型号：YH系列 | 外形尺寸：1050*1450*1650mm | 重量：1t |
| 订货号：125656 | 货号：458 | 种类：冷弯机 |
| 别名：数控弯圆机 | 用途：铝材弯弧设备 | 电动机功率：5kw |
| 规格：数控折弯 | 是否跨境货源：否 |
铝合金灯箱型材折圆，数控弯圆机，滚弯机

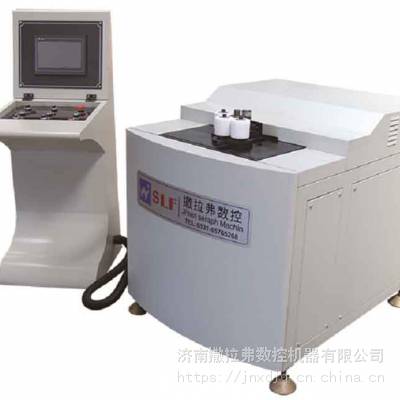

关于铝合金灯箱型材折圆，数控弯圆机，滚弯机，我们推荐我司生产的YH系列弯弧机，或者是PG系列滚弯机，在数控滚弯机方面，这两款机器还是非常值得大家考虑的，效***，速度快，J度高。
我司所生产的YH系列及GP系列设备，适用于各种金属型材弯圆，根据不同半径不同型材延展性， 进行多次成型进给或一次成型进给加工，可实现变曲率、定曲率弯弧加工。可自适应完成适用于各种料的延展性伸缩，s创四轴定位系统，在变形区域压紧材料,Z大C度减小成型过程中的变形，从而达到弯圆H业L想效果。
关于GP及YH系列机，供货主要技术参数。
名称 | 数值 | 单位名称 | 备注 | ||
三辊回转 | 主动辊直径*高度 | 60/280 | Mm╳mm | ||
三辊主动Z大扭矩 | 2610 | N╳M | |||
三辊主动驱动总功率 | 4.1 | KW | |||
主动辊转速 | 1─10 | r/min | |||
理论模具直径 | 80-250 | mm | |||
两端Z小直线段 | 175 | mm | |||
轴间：350mm; 轴径：60mm; Z大压力：23T; 总功率：4.5KW | |||||
下辊位移 | 下辊位移推力 | 20 | KN | ||
下辊位移动位精度 | ±0.02 | mm | |||
下辊位移动速度 | 14.4 | M/min | |||
位 移电 机 组 | 电机总功率 | 4.5 | KW | ||
滚轴Z大压力 | 23 | T | |||
滚轴额定工作压力 | 20 | T | |||
体积 | 长 X 宽 X 高 | 1600*1100*1400mm | mm | 预算 | |
设备性能
该机床床身采用高强度球墨铸铁整体铸造而成，经有限元分析，受力部位加强筋设计，并经退火处理消除内应力，整机有足够的Q度和刚性及耐磨性，防Y久性变形。
两下辊回转臂和上辊轴承架为 38 铬钼铝调质加高频淬火,增加本身刚性,强度和耐磨性
用***可靠半径预算功能，上轴下压，两个下辊围绕回转中心（上辊）做弧线升降运动并由数控显示其位移量***弯制所需半径，配合四辊辅助机构，弯曲时G好的减少型材变形。
三个工作辊均为主动辊，由两个独立的回转总成（电机+直连电机）直接驱动，减少传动损耗，传动高效， 并由变频调速***三辊同步回转。
三辊主动轴选用二次电渣重熔氮化钢，加工工序十多道。三辊回转系均采用刚性好，J度高的进口 volvo 推力滚子轴承支撑，其中两下辊更是采用滑动和滚动相结合的复合支撑，转动摩擦小，损耗小，热变形小， J度保护性好，寿命长！
机床两侧有机械托辊，可防非对称型材在卷弯过程中所产生的扭曲变形，有利于***非对称截面型材卷弯质量。同时也具有控制螺旋形型材之螺距。
彩色 PLC 触摸显示屏一体机控制器，便于操作者高效工作和观察控制成形过程。
回转电动和机械驱动模式：一次上料完成，可将各种型材弯曲成所需要的圆形、弧形、螺旋形、椭圆形等预定曲率工件。
铝合金灯箱型材折圆，数控弯圆机，滚弯机，在选用机型上，我们推荐的这两个机型还是需要非标设备定制的，对于不同型材我们也有一套整体解决
